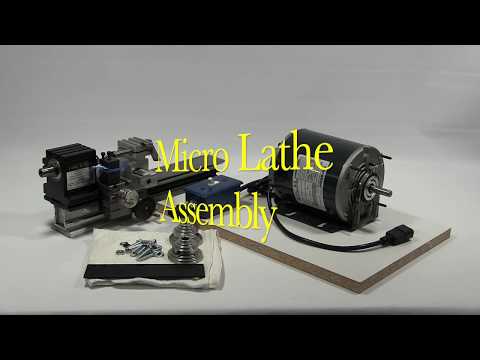

Dies ist das Otto Frei TAIG Micro Lathe II Kit, das zusammengebaut werden muss. Im Lieferumfang ist alles enthalten, was Sie benötigen, damit es wie unser zusammengebauter Bausatz 141.100 aussieht. Für die Montage sind einige grundlegende Verkabelungen des Motors mit dem Ein-/Ausschalter und die Platzierung der Komponenten auf der Montageplatte erforderlich. Die Montageplatte ist vorgebohrt, aber Sie müssen Ihre eigenen Schrauben für die Montage besorgen. Es gibt ein YouTube-Video, das Sie online ansehen können und das zeigt, wie Sie Ihre Platte zusammenbauen. Unsere Reparaturabteilung steht Ihnen gerne zur Verfügung, wenn Sie Hilfe benötigen. Dies ist jedoch keine schwierige Aufgabe und eine gute Möglichkeit, bei der fertigen Drehmaschine ein paar Dollar zu sparen.
Die Mikrodrehmaschine von Otto Frei ist ein robustes Präzisionsgerät, das zweifellos das beste Preis-Leistungs-Verhältnis einer kleinen Präzisionsdrehmaschine bietet. Die Qualität der Komponenten ist außergewöhnlich und angesichts des Preises wirklich erstaunlich. Vergleichen Sie unsere montierte und vorverdrahtete Mikrodrehmaschine mit anderen Marken wie Sherline und Unimat und Sie werden selbst sehen, wie viel Qualität Sie für Ihr Geld kaufen können. Eine Präzisionsmaschine mit der Fähigkeit, 1/8-Zoll-Schnitte in unlegiertem Stahl zu „zerkleinern“ und dennoch ein paar Zehntel zu „stauben“, was die Micro Lathe II zu einer sehr vielseitigen Maschine macht. Bitte beachten Sie beim Preisvergleich, dass diese Otto Frei-Mikrodrehmaschine teilweise geliefert wird Vormontiert und vorverkabelt mit einer einjährigen bedingungslosen Garantie auf Teile und Arbeit.
Allgemeine Spezifikation:
* Die Gesamtarbeitsgenauigkeit beträgt 0,0005 Zoll.
* Die Skaleneinteilung auf der Querseite beträgt 0,001 Zoll.
* Die Länge des Spindelstocks auf den Schienen beträgt 2-7/8 Zoll.
* Die Länge des Wagens auf Schienen beträgt 3 Zoll.
* Die Breite des Querschlittens am Schlitten beträgt 2 Zoll.
* Verstellbarer Werkzeughalter zum Winkelschneiden (Fasen, Bohren usw.)
* 6-stufiger Keilriemenantrieb
* Abmessungen (einschließlich Montageplatte) 18" B x 12" T x 7" H
* Das Versandgewicht beträgt 20 Pfund.
Kapazität:
* 4 1/2 Zoll über das Bett schwenken (maximale Drehung 4 1/2 Zoll)
* Optionaler Riser-Block, der eine 6-Zoll-Schwingung ermöglicht
* Schwenkbereich über Querschlitten 2-3/8" (Optional 3-7/8?)
* Die Gesamtlänge des Bettes beträgt 15 Zoll.
* Die Breite des Bettes beträgt 2-5/16 Zoll.
* Werkzeugbitgröße Standard 1/4"
* Der Abstand zwischen den Zentren beträgt 9-3/4"
* Der Schlittenweg beträgt 9"
* Der Querschlittenweg beträgt 1-3/4"
* Die Gesamtlänge der Drehmaschine beträgt 16-1/2 Zoll.
* Das Bohrfutter hat eine Kapazität von 1/4 Zoll
Spindel:
* Abgedichtetes Präzisionskugellager
* Spindelnase 3/4"-16 (3/4" SAE)
* Spindelloch ist 0,343 Zoll
* Der maximale Durchmesser der optionalen Spannzange beträgt 5/16 Zoll.
* Die maximal empfohlene Spindeldrehzahl beträgt 7.000 U/min
Wir verkaufen die Drehmaschine Otto Frei Taig teilmontiert* (dieser Bausatz, Teilenummer 141.105) oder komplett montiert ( siehe Teilenummer 141.100)
*Für den Zusammenbau sind einige grundlegende Kenntnisse in den Bereichen Mechanik und Verkabelung erforderlich.
Für welche Variante Sie sich auch entscheiden, die Mikrodrehmaschine von Otto Frei beinhaltet:
141.017 Taig 1017ER ist eine werkseitig montierte Grundeinheit mit 15-Zoll-Werkzeugständer
141.150 Taig 1150 Bohrreitstock mit Hebel mit Totpunkt für Bohrfutter
141.023 Taig 1023 Montageplatte
141.022 Taig 1022 Motorhalterung mit Hardware
141,021 W Taig 1021 W ein 1/4 PS 1725 U/min, 115 V Motor
141.162 Taig 1162, ein Satz aus zwei 6-Stufen-Riemenscheiben mit 3M 500-Riemen
141.050 Taig 1050ER ist ein Stahlgehäuse mit drei Backen und einem Durchmesser von 3-1/4 Zoll
141.140 Taig 1040ER, ein selbstzentrierendes Spiralfutter mit umkehrbaren weichen Aluminiumbacken, 3/4"-16-Gewinde für den Spindelstock
141.091 Taig 1091 a Jacobs-Spannfutter 0-1/4" Handelsqualität 3/8"-24 Gewinde für den Reitstock
BONUS 141.095 Taig 1095, ein 6-teiliger Werkzeugsatz HSS links und rechts, runde Nase, abgeschnittene Bohrstange und 45-Grad-Fase
BONUS 141.120 Taig 1120 ein Schleifscheibendorn, der direkt auf die Spindel geschraubt wird
BONUS 141.122 Taig 1122 ein Schleifscheibensatz
BONUS 141.160 Taig 1160 Ersatz-Gates-Polyurethan-Keilriemen (3M 500, 20 Zoll flache Länge und ein Bohrfutterdorn, der das Bohrfutter am Spindelstock befestigt.
