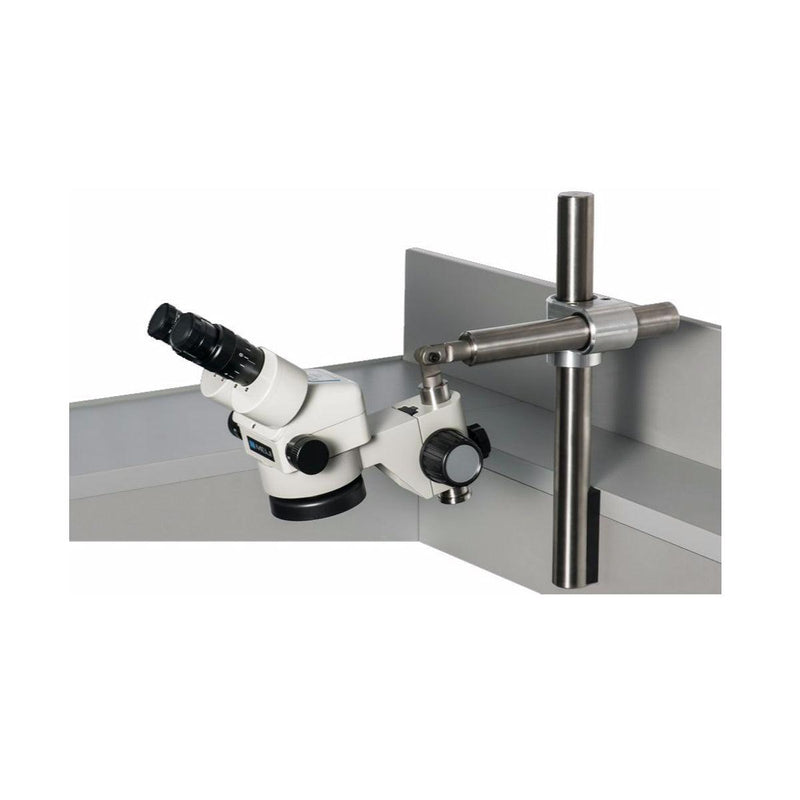

Dies ist der von Jura empfohlene Mikroskopaufbau zur Verwendung auf einer Jura-Werkbank oder einer ähnlichen Werkbank. Die neueste Version des Jura by GRS-Ständers kann jetzt auf einer Werkbank sowie mit der herkömmlichen Wandmontagemethode montiert werden. Anders als leicht zu bewegende GRS Acrobat-Ständer werden Jura by GRS-Ständer für das Setzen von Mikrosteinen in einer festen Position aufgestellt. Jura by GRS-Ständer können eingestellt werden, aber zum Einstellen müssen die beiden Einstellpunkte der Stellschrauben gelöst und festgezogen werden. Der Jura by GRS-Ständer ist speziell für das Setzen von Mikrosteinen gebaut, bei dem immer wieder dieselbe Arbeit von einem festen Punkt aus ausgeführt wird. Sobald der Jura by GRS-Ständer und das Zielfernrohr richtig aufgestellt sind , gibt es keinen Grund, weitere Einstellungen vorzunehmen. Detaillierte Informationen zum Jura by GRS-Ständer finden Sie weiter unten unter „Verwandte Produkte“.
Jura empfiehlt das Meiji EMZ-10-Mikroskop mit einer Schutzlinse anstelle einer Zusatzlinse, und so wird dieses komplette Kit verkauft. Der Standardarbeitsabstand des EMZ-10 beträgt bei dieser Verwendung 110 mm (4-3/8 Zoll), der perfekte Arbeitsabstand für das Setzen von Mikrosteinen, wenn dieses Mikroskop auf einer Jura-Werkbank mit Jura-Werkzeugen verwendet wird. Sie können Zusatzlinsen verwenden, wenn Sie den Arbeitsabstand für Ihre spezielle Anwendung ändern müssen, siehe Tabelle unten.
Jedes Meiji EMZ-10 Mikroskop-Komplettset mit Jura-Ständern von GRS enthält:
- Meiji EMZ-10 Zoom-Gehäuse
- Meiji MA 502 EMZ 10X Okular (Paar)
- Meiji .0X Schutzlinse MA530
- Jura by GRS Wandmontierter Mikroskopständer
Dieses Kit enthält die LED-Lichtquelle 129.934 .
Alle Mikroskopkombinationen sind mit dem EMZ-10 Mikroskopkopf ausgestattet und verfügen über:
-
Zoomverhältnis: 6,5:1
-
Zoombereich: 0,7X bis 4,5X
-
Zoomsteuerung: Duale, abgestufte, bilaterale Halterung
-
Vergrößerung: 7X-45X (10x Okulare)
-
Sichtfeld: 32 mm – 5,1 mm
-
Arbeitsabstand: 110 mm
-
Tubusneigung : 45°
-
Augenabstand: 54 mm - 75 mm
-
Dioptrieneinstellung: Dual (+/- 5 Dioptrien)
-
Erweiterter Vergrößerungsbereich: 2,1x-270x
-
Erweiterte Arbeitsabstände: 45 mm – 326 mm
*Ein Wort zu Hilfslinsen: Hilfslinsen werden verwendet, um den Arbeitsabstand zu vergrößern, sodass Sie mehr Platz zum Arbeiten zwischen Ihrem Mikroskop und Ihrem Werkstückhalter haben. Hilfslinsen vergrößern den Arbeitsabstand, da sie die maximale Vergrößerung verringern. Da die meisten Arbeiten an Schmuck mit geringerer Vergrößerung durchgeführt werden, wird der Verlust der höheren Leistung bei Verwendung einer Hilfslinse normalerweise nicht vermisst. Bei der Auswahl einer Hilfslinse geht es darum, eine bequeme Arbeitsposition zu finden und gleichzeitig ausreichend Platz für Ihre Werkzeuge und Ihre Arbeit zu lassen. Viele Faktoren müssen berücksichtigt werden, darunter das verwendete Teleskopstativ, die Höhe von Werkbank und Stuhl, Ihre Körpergröße und wo Sie Ihren Werkstückhalter positionieren; entweder auf Ihrer Werkbank oder näher an der Auffangschale zum Beispiel. Verwenden Sie die folgenden Informationen, um zu vergleichen, wie sich Vergrößerung und Arbeitsabstand mit den verschiedenen für Meiji-Mikroskope verfügbaren Hilfslinsen ändern, wenn Sie Standard-10-fach-Okulare verwenden.
Daten zur Hilfslinse/Schutzlinse für die Verwendung mit einem EMZ5 und EMZ-10 unter Verwendung von 10-fach-Okularen :
EMZ-5-Daten in Schwarz/ EMZ-10-Daten in Rot
Kein Objektiv oder 0x Schutzobjektiv Meiji MA531 (129.409B)
- Arbeitsabstand: 93 mm /110 mm
- Sichtfeld: 32 mm – 5,1 mm / Gleiches
- Vergrößerung: 7X-45X/ Gleiche
.3x Vorsatzlinse Meiji MA530 (129.411)
- Arbeitsabstand: 251 mm /326 mm
- Sichtfeld: 109 mm – 17 mm/ gleich
- Vergrößerung: 2,1X-13,5X/ Gleich
.44x Vorsatzlinse Meiji MA525 (129.410)
- Arbeitsabstand: 171 mm /247 mm
- Sichtfeld: 74,5 mm – 11,5 mm / Gleiches
- Vergrößerung: 3,08X-19,8X /Gleich
.5 Hilfslinse Meiji MA517 (129.412)
- Arbeitsabstand: 148 mm /194 mm
- Sichtfeld: 65,7 mm – 10,2 mm / Gleiches
- Vergrößerung: 3,5X-22,5X/ Gleich
.75 Hilfslinse Meiji MA526 (129.413)
- Arbeitsabstand: 97 mm /127 mm
- Sichtfeld: 43,8 mm – 6,8 mm/ Gleich
- Vergrößerung: 5,25X-33,75X /Dasselbe
