El micro torno Otto Frei Taig es un instrumento de precisión resistente que es sin duda el mejor valor en un torno de precisión pequeño. La calidad de los componentes es excepcional y teniendo en cuenta el precio, realmente sorprendente.
Compare nuestro micro torno ensamblado y precableado con otras marcas como Sherline y Unimat, y verá por sí mismo cuánta calidad puede comprar con su dinero. Una máquina de precisión con la capacidad de realizar cortes 'HOG' de 1/8" en acero dulce y, sin embargo, 'desempolvar' algunas décimas, lo que convierte al Micro Torno II en una máquina muy versátil. Al comparar precios, tenga en cuenta que nuestro micro torno Otto Frei viene
completamente ensamblado y precableado y listo para funcionar con un año de garantía incondicional en piezas y mano de obra.
Especificaciones generales:
* La precisión de trabajo general es de 0,0005"
* La graduación del cuadrante lateral cruzado es .001"
* La longitud del cabezal en las vías es de 2-7/8"
* La longitud del carro en las vías es de 3"
* El ancho del carro transversal en el carro es de 2"
* Poste de herramienta ajustable para corte en ángulo (chaflán, mandrinado, etc.)

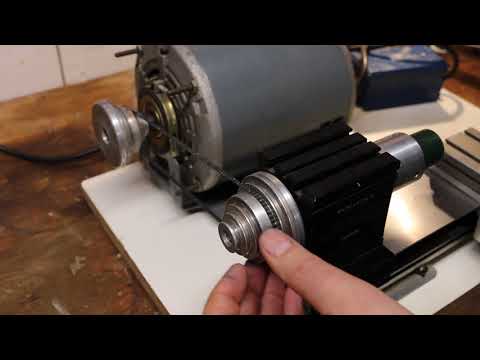

* Transmisión por correa en V de 6 pasos/velocidad
* Dimensiones (incluida la placa de montaje) 18" W x 12" D x 7" H
* El peso del envío es de 20 libras.
Capacidad:
* Columpio sobre la cama 4-1/2" (giro máximo 4-1/2")
* Bloque elevador opcional que permite un columpio de 6"
* Columpio sobre deslizamiento cruzado 2-3/8" (Opcional 3-7/8")
* La longitud total de la cama es de 15"
* El ancho de la cama es de 2-5/16"
* Tamaño de broca de herramienta estándar 1/4"
* La distancia entre centros es de 9-3/4"
* El recorrido del carro es de 9"
* El recorrido del deslizamiento transversal es de 1-3/4"
* La longitud total del torno es de 16-1/2"
* El portabrocas tiene una capacidad de 1/4"
Huso:
* Cojinete de bolas de precisión sellado
* Punta de husillo 3/4"-16 (3/4" SAE)
* El orificio del husillo es de 0,343"
* El diámetro máximo del collar opcional es de 5/16"
* La velocidad máxima recomendada del husillo es de 7000 rpm
Vendemos el torno Otto Frei Taig completamente ensamblado (este kit, número de pieza 141.100) o parcialmente ensamblado (
consulte el número de pieza 141.105; requiere algunas habilidades básicas de mecánica y cableado para ensamblarlo ).

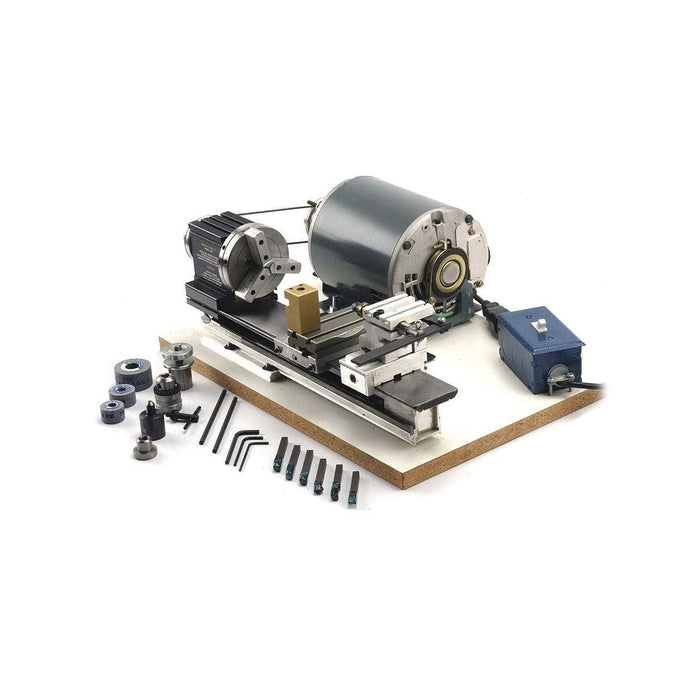

Cualquiera que sea la forma que elija, el micro torno Otto Frei Taig incluye lo siguiente:

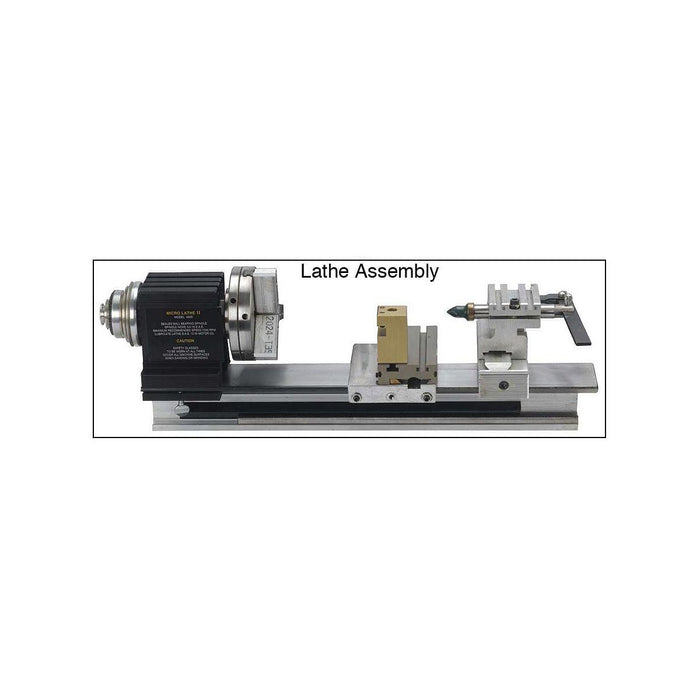

- 141.017 Taig 1017ER una unidad básica ensamblada en fábrica con poste de herramientas Cama de 15"
- 141.150 Taig 1150 Contrapunto de perforación con palanca con punto muerto para portabrocas
- 141.023 Taig 1023 Placa de montaje
- 141.022 Taig 1022 Soporte de montaje de motor con tornillería
- 141.021W Taig 1021W a 1/4HP 1725 rpm, motor 115V
- 141.162 Taig 1162 un juego de dos poleas de 6 pasos con correa 3M 500
- 141.050 Taig 1050ER un cuerpo de acero de tres mordazas de 3-1/4" de diámetro
- 141.140 Taig 1040ER Eje portabrocas 3/8-24 rosca montaje
- 141.091 Taig 1091 a Mandril Jacobs 0-1/4" calidad comercial Rosca 3/8"-24 para contrapunto
-
BONUS 141.095 Taig 1095 a Juego de brocas de herramienta de 6 piezas HSS izquierda y derecha, punta redonda, barra de perforación cortada y chaflán de 45 grados
-
BONUS 141.120 Taig 1120 un eje de muela abrasiva que se atornilla directamente en el husillo
-
BONUS 141.122 Taig 1122 un juego de muelas abrasivas
-
BONUS 141.160 Taig 1160 Reemplazo Gates Poliuretano V Belt Large
